MODUL II Solarenergietechnik Seite 43

8. Regelungstechnik

Die Regelungstechnik stellt ein weiteres wichtiges Thema in der Solarenergienutzung dar. Sie ist eng mit der bereits behandelten Kollektor- und Speichertechnik verknüpft. So zeigt z.B. Grafik 52 das Schaltbild eines Temperaturdifferenzreglers der Firma Resol für eine einfache Solaranlage. Solch ein Regler funktioniert wie folgt: Die Sonneneinstrahlung führt dem System über den Kollektor Wärme zu, die durch den Wärmetauscher des Speichers nutzbar wird. Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorfühler (FKY) und Speicherfühler (FRY). Sobald die Differenz größer oder gleich dem am Regler eingestellten Wert ist, wird die Pumpe eingeschaltet und mit ihr der Speicher geladen.

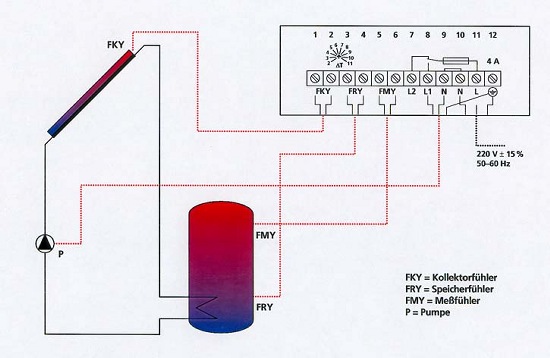

Grafik 52: Schaltbild eines Temperaturdifferenzreglers der Firma Resol für eine einfache Solaranlage

Grafiken 53-55 zeigen verschiedene in diesem Zusammenhang eingesetzte Fühlerarten. Die erste Abbildung (Grafik 53) zeigt z.B. einen Flachanlegefühler für die Befestigung auf glatten Flächen. Die zweite Abbildung (Grafik 54) zeigt einen Rohranlegefühler für beliebige Rohrdurchmesser mit Klemmband. Die dritte Abbildung (Grafik 55) zeigt einen Tauchfühler.

Grafik 53: Flachanlegefühler	Grafik 54: Rohranlegefühler	Grafik 55: Tauchfühler
